Tilsvarende:

● Eagle Burgmann HJ92N

Driftsgrenser:

● Temperatur: -20 grader – pluss 220 grader

● Trykk: Mindre enn eller lik 25bar

● Hastighet: Mindre enn eller lik 20m/s

● Skaftstørrelse: 18 mm - 100 mm

Materialer:

● Tetningsringer: A,B,Q1/12,Q2/22, U1/12,U2/22

● Elastomer: VITON, EPDM, NBR, FFKM, AFLAS

● Metalldel: SS304, SS316, Duplex, Hastelloy C

Montering Dwg:

Dimensjoner (mm):

D	D3	D7	L8	L1K	L3
18	32	33	15	37.5	7
20	34	35	15	37.5	7
22	36	37	15	37.5	7
24	38	39	15	40	7
25	39	40	15	40	7
28	42	43	15	42.5	7
30	44	45	15	42.5	7
32	47	48	15	42.5	7
33	47	48	15	42.5	7
35	49	50	15	42.5	7
38	54	56	16	45	8
40	56	58	16	45	8
43	59	61	16	45	8
45	61	63	16	45	8
48	64	66	16	45	8
50	66	70	17	47.5	9.5
53	69	73	17	47.5	9.5
55	71	75	17	47.5	9.5
58	78	78	18	52.5	10.5
60	80	80	18	52.5	10.5
63	83	83	18	52.5	10.5
65	85	85	18	52.5	10.5
68	88	90	18,5	52.5	11
70	90	92	19	60	11.5
75	99	97	19	60	11.5
80	104	105	19	60	11.5
85	109	110	19	60	11.5
90	114	115	20.5	65	13
95	119	120	20.5	65	13
100	124	125	20.5	65	13

*Relatert introduksjon*

I henhold til rollen til den sekundære tetningen til den mekaniske tetningen, er kravene til materialet til den sekundære tetningen:

① Materialet har god elastisitet, spesielt krever god gjenopprettingsevne og liten permanent deformasjon;

② Det er ikke korrodert av det flytende mediet, og utvidelsen og sammentrekningen i mediet er ikke stor;

③ Friksjonskoeffisienten er liten og slitestyrken er god;

④ Brukstemperaturområdet bør være bredt (ikke klebrig, herdet og sprø, og mister elastisiteten ved høye og lave temperaturer);

⑤ Den må ha passende mekaniske egenskaper, som rivestyrke og forlengelse, trykkmotstand, etc., uten betydelig deformasjon under trykk, og ha utmerket rivebestandighet, slitestyrke og trykkbestandighet, etc.;

⑥ Det er enkelt å behandle og kan oppnå høy presisjon;

⑦ God motstand mot middels korrosjon, oppløsning, hevelse, aldring, etc., og bør ikke forurense mediet.

Populære tags: hj92n mekanisk tetning, Kina, leverandører, produsenter, fabrikk, tilpasset, kjøp, kvalitet, prisliste, tilbud, lav pris, laget i Kina

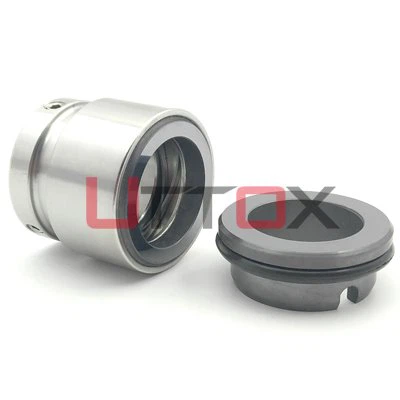

HJ92N mekanisk tetning
